Kermi Therm X2 Profil-V Heizkörper 33 900 / 600 FTV330900601R1K

Beschreibung

Kermi Therm X2 Profil-V Heizkörper 33 900 / 600 FTV330900601R1K


Kermi Therm X2 Profil-Ventilheizkörper aus Stahlblech gem. EN 442. Serielle Durchströmung der Platten. Mit integriertem, verstellbarem Ventileinsatz. Der kv-Wert ist werkseitig voreingestellt und auf die Wärmeleistung abgestimmt. Sickenteilung 33 1/3 mm. übergreifende obere Abdeckung und geschlossene seitliche Blenden.

Inkl. auf System abgeglichenes Bohrkonsolen- Montageset, Blind- und Entlüftungsstopfen eingeschraubt. Montagefertig in baustellengerechter Schutzverpackung.

Anschlüsse: 2 x G 3/4" Außengewinde nach DIN V 3838. Thermostatkopfgewinde: M 30 x 1,5 mm, Schließmaß Ventileinsatz 11,8 mm. Lackierung: Zweischichtlackierung gem. DIN 55900, Grundierung (ETL), Pulverbeschichtung (EPS), emissionsfrei auch im Heizbetrieb. Betriebsdruck: max. 10 bar. Medium: Heißwasser bis 110 Grad C. Befestigung: Befestigungslaschen


Technische Daten:

Material: Stahlblech St 12.03, dick. 1,25 mm
Einbauventil : Ventileinsatz V3K
Ventilkopf : Standard M30x1,5
Der höchste zulässige Betriebsdruck : 1,0 MPa
Die maximale zulässige Betriebstemperatur: 110 ° C
Anschlussgewinde : 2 x G3 / 4 Aussen
Anschlussart: rechts unten
Coefficient of Resistance :? T = 2,500 (DN 15)
Temperatur Exponent n = 1329
Temperaturgefälle : 75/65/20 ° C
Das Körpergewicht = 77.400 kg / m
Wassermenge = 13.500 l / m
Übertragungsbereich = 16.960 m2 / m
Tiefe B = 155 mm
Anschlussabstand h = 50 mm

Höhe: 900 mm
Länge: 600 mm
Thermische Leistung 1814 W
Wasser Volumen: 8,1 l

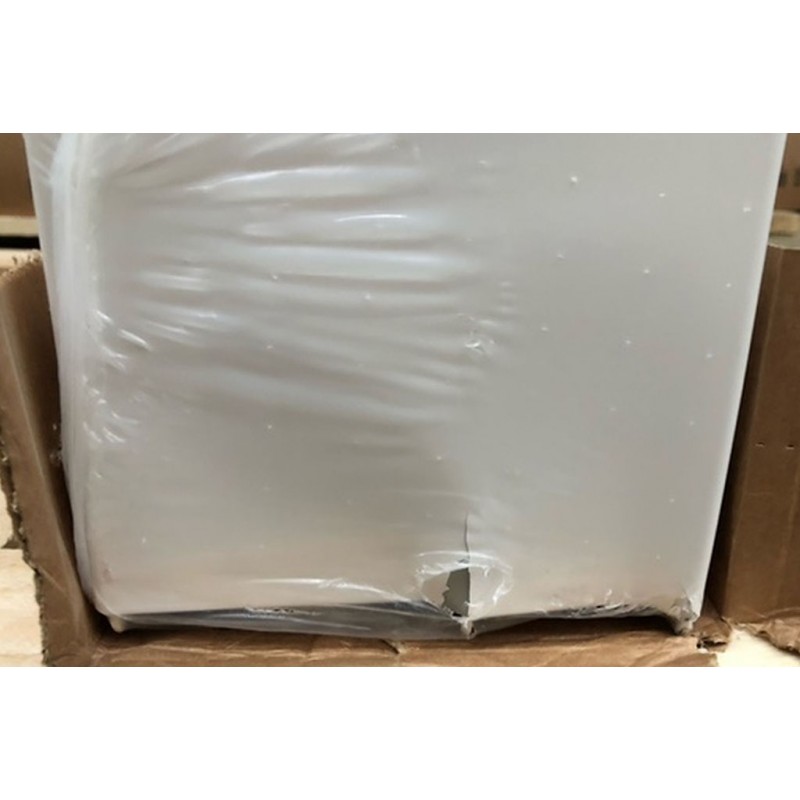

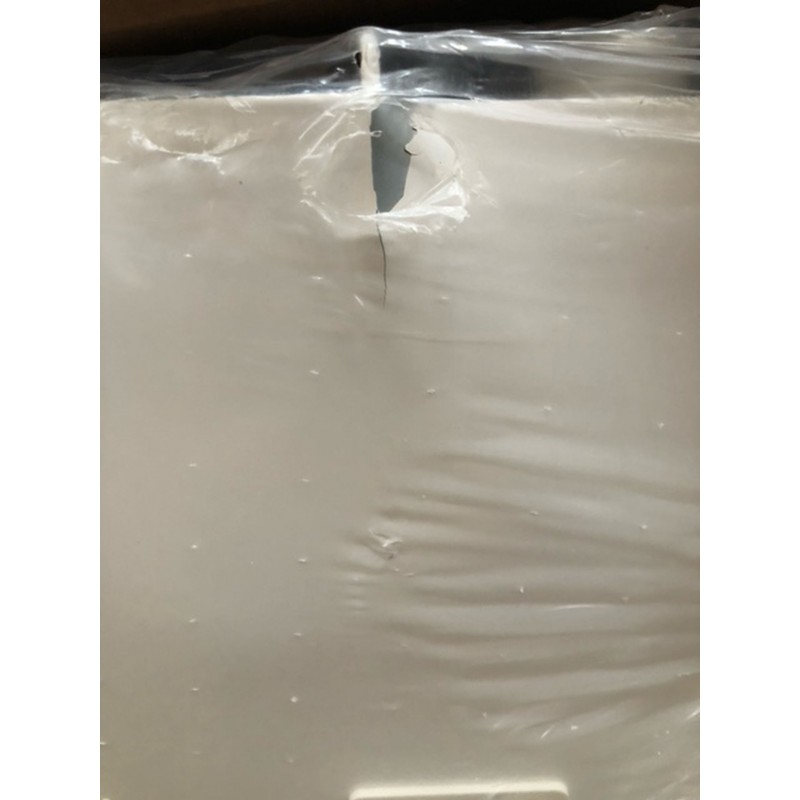

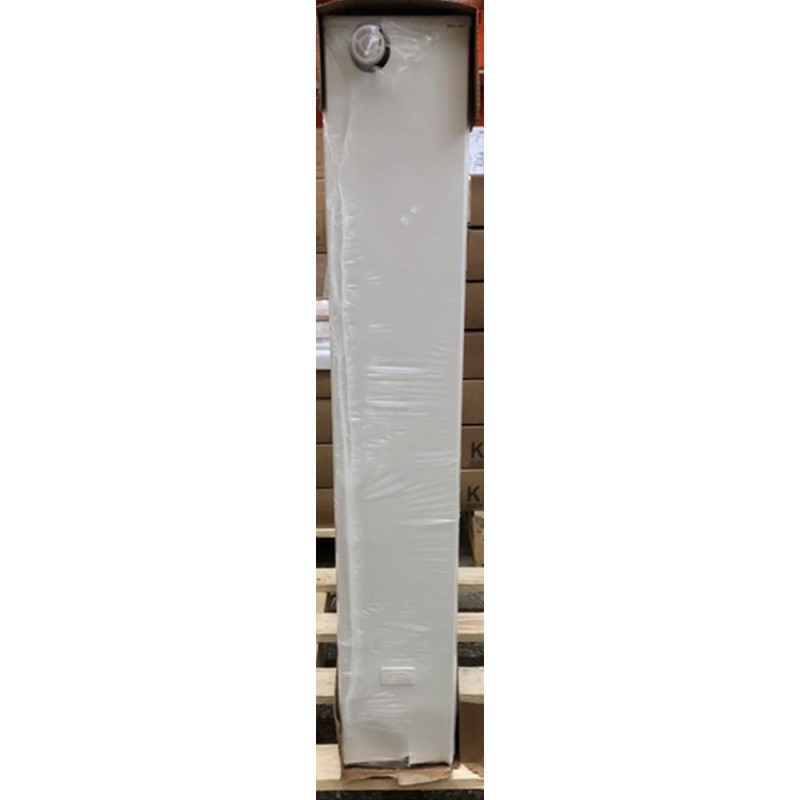

illustrative photo
