Beschreibung

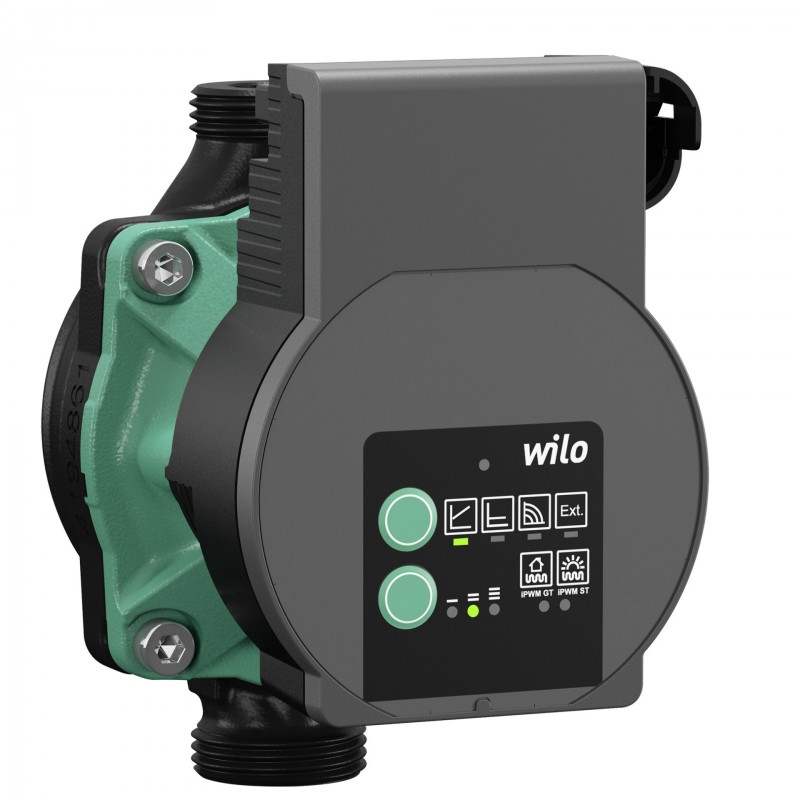

Wilo-Varios PICO-STG – hocheffiziente Umwälzpumpe

Elektronisch geregelte, wartungsfreie Nassläufer-Umwälzpumpe mit Gewindeanschluss und blockierfestem ECM-Synchronmotor. Die integrierte elektronische Leistungsregelung ermöglicht eine stufenlose Differenzdruckregelung. Geeignet für Heizungs-, Klima-, Solar- und Geothermieanlagen.

Serienausstattung

• Voreingestellte Regelungsarten für optimale Lastanpassung:

  • Konstanter Differenzdruck (?p-c) – 3 Kennlinien

  • Variabler Differenzdruck (?p-v) – 3 Kennlinien

  • Konstantdrehzahl – 3 Stufen

• Externe Regelung über iPWM GT (Heizung/Geothermie) oder iPWM ST (Solar)

• Sync-Funktion – einfache Neuprogrammierung beim Pumpentausch

• Manuelle Entlüftung des Rotors und manueller Neustart

• LED-Display mit Anzeige von Betriebsart, Kennlinie, Fehlern und Status

• Statusanzeige während Entlüftung und Neustart

• LED-Codierung im Sync-Modus

• Anzeige für Betrieb und Störungen

• Integrierter Motorschutz und automatische Entblockierungsfunktion

• Anschlusskabel mit 3-poligem Stecker und Wilo-Connector

• PWM-Anschluss

• Pumpengehäuse mit kathodischer Schutzbeschichtung

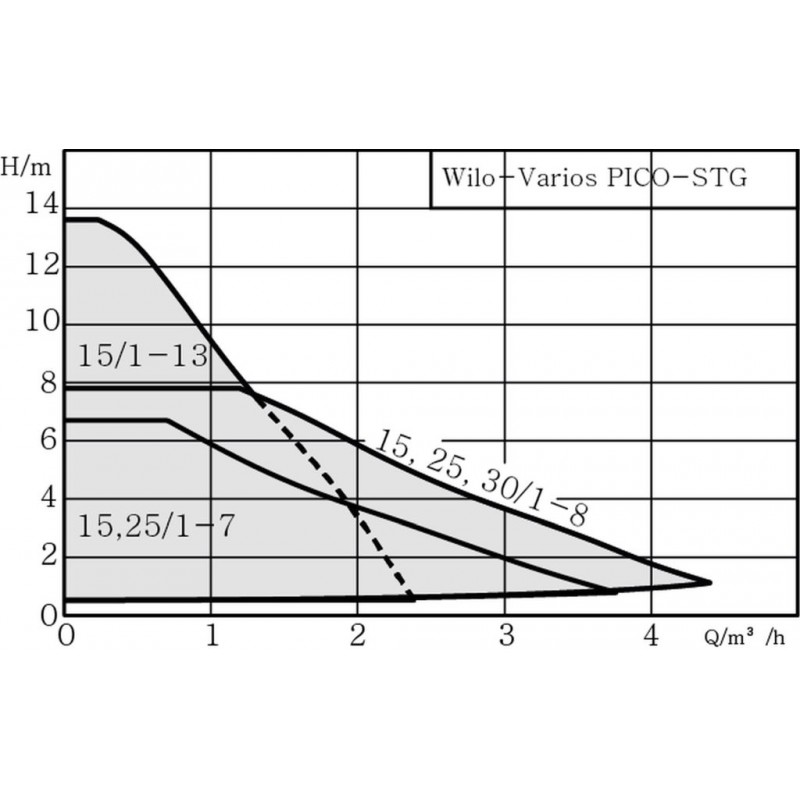

Hydraulische Daten

• Max. Betriebsdruck: PN 10 bar

• Max. Förderhöhe: 8,0 m

• Max. Förderstrom: 4,3 m3/h

• Mindestzulaufhöhe bei 50 °C: 0,5 m

• Mindestzulaufhöhe bei 95 °C: 3 m

• Mindestzulaufhöhe bei 110 °C: 10 m

• Medientemperatur: -20 °C bis +110 °C

• Umgebungstemperatur: -10 °C bis +40 °C

Motordaten

• Energieeffizienzindex (EEI): 0,23

• Netzanschluss: 1~230 V ±10 %, 50/60 Hz

• Drehzahl: 2695–4686 U/min

• Leistungsaufnahme: 1,0–75 W

• EMV: EN 61000-6-3, EN 61000-6-2, EN 61800-3

• Isolationsklasse: F

• Schutzart: IPX4D

• Kabelverschraubung: 1 × PG11

Werkstoffe

• Pumpengehäuse: EN-GJL-200 (Grauguss)

• Laufrad: PP-GF40

• Welle: Edelstahl 1.4122

• Lager: Kohlenstoff-Graphit

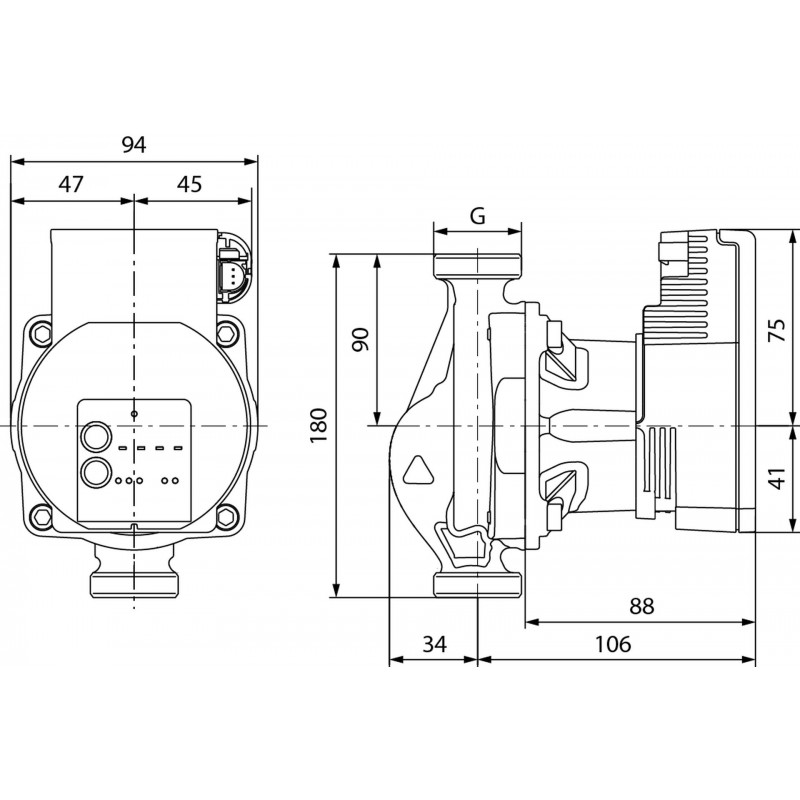

Einbaumaße

• Anschluss Druckseite (RPD): G 2"

• Anschluss Saugseite (RPS): G 2"

• Baulänge (L0): 180 mm

Lieferumfang

• Pumpe

• Kabel mit 3-poligem Stecker und Wilo-Connector

• Wilo-Connector

• Dichtungen

• Montage- und Betriebsanleitung

Die Bilder können vom original Produkt/Artikel abweichen.
