Beschreibung

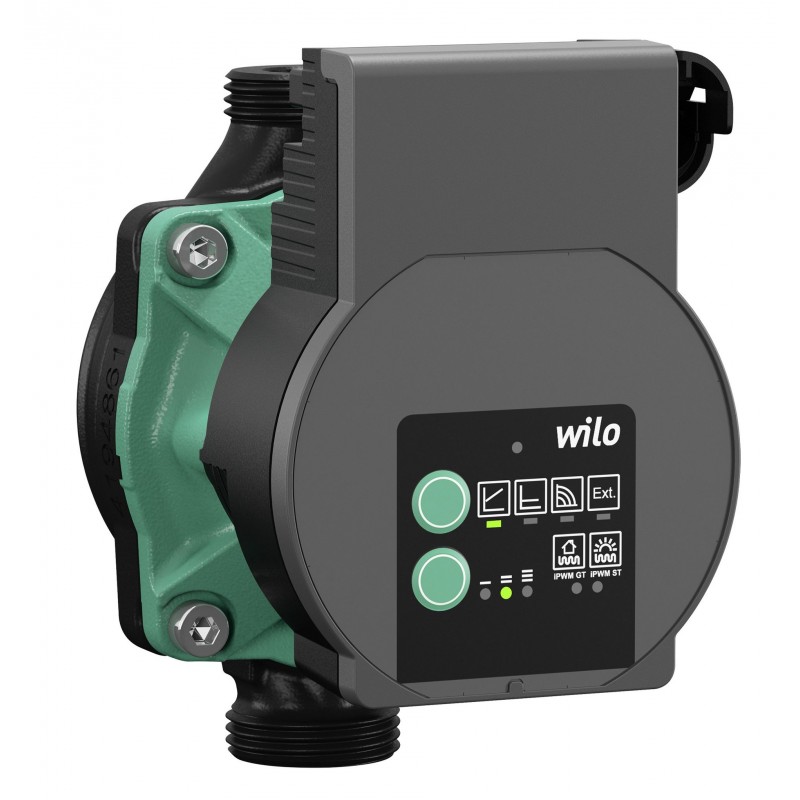

Wilo-Varios PICO-STG – hocheffiziente Umwälzpumpe

Elektronisch geregelte, wartungsfreie Nassläufer-Umwälzpumpe mit Gewindeanschluss und blockierfestem ECM-Synchronmotor. Die integrierte elektronische Leistungsregelung ermöglicht eine stufenlose Differenzdruckregelung. Geeignet für Heizungs-, Klima-, Solar- und Geothermieanlagen.

Serienausstattung

• Voreingestellte Regelungsarten zur optimalen Anpassung an die Last:

  • Konstanter Differenzdruck (?p-c) – 3 Kennlinien

  • Variabler Differenzdruck (?p-v) – 3 Kennlinien

  • Konstantdrehzahl – 3 Stufen

• Externe Regelung über iPWM GT (Heizung/Geothermie) oder iPWM ST (Solar)

• Sync-Funktion – einfache Neuprogrammierung beim Austausch der Pumpe

• Manuelle Entlüftung des Rotors und manueller Neustart

• LED-Display mit Anzeige von Betriebsart, Kennlinie, Fehlern und Betriebszustand

• Statusanzeige während Entlüftung und Neustart

• LED-Codierung im Sync-Modus

• Integrierter Motorschutz und automatische Entblockierungsfunktion

• Anschlusskabel mit 3-poligem Stecker und Wilo-Connector

• PWM-Anschluss

• Pumpengehäuse mit kathodischer Schutzbeschichtung

Betriebsdaten

• Min. Medientemperatur: -20 °C

• Max. Medientemperatur: 110 °C

• Min. Umgebungstemperatur: -10 °C

• Max. Umgebungstemperatur: 40 °C

• Max. Betriebsdruck: PN 10 bar

• Mindestzulaufhöhe bei 50 °C: 0,5 m

• Mindestzulaufhöhe bei 95 °C: 3 m

• Mindestzulaufhöhe bei 110 °C: 10 m

Motordaten

• Energieeffizienzindex (EEI): ?0,20

• Netzanschluss: 1~230 V ±10 %, 50/60 Hz

• Nennleistung P2: 38 W

• Drehzahl: 2340–4366 U/min

• Leistungsaufnahme: 1–50 W

• EMV: EN 61000-6-3, EN 61000-6-2, EN 61800-3

• Isolationsklasse: F

• Schutzart: IPX4D

• Kabelverschraubung: 1 × PG11

• Referenzwert für hocheffiziente Umwälzpumpen: EEI ? 0,20

Werkstoffe

• Pumpengehäuse: Grauguss

• Laufrad: PP-GF40

• Welle: Edelstahl

• Lager: kohlenstoffimprägnierter Werkstoff

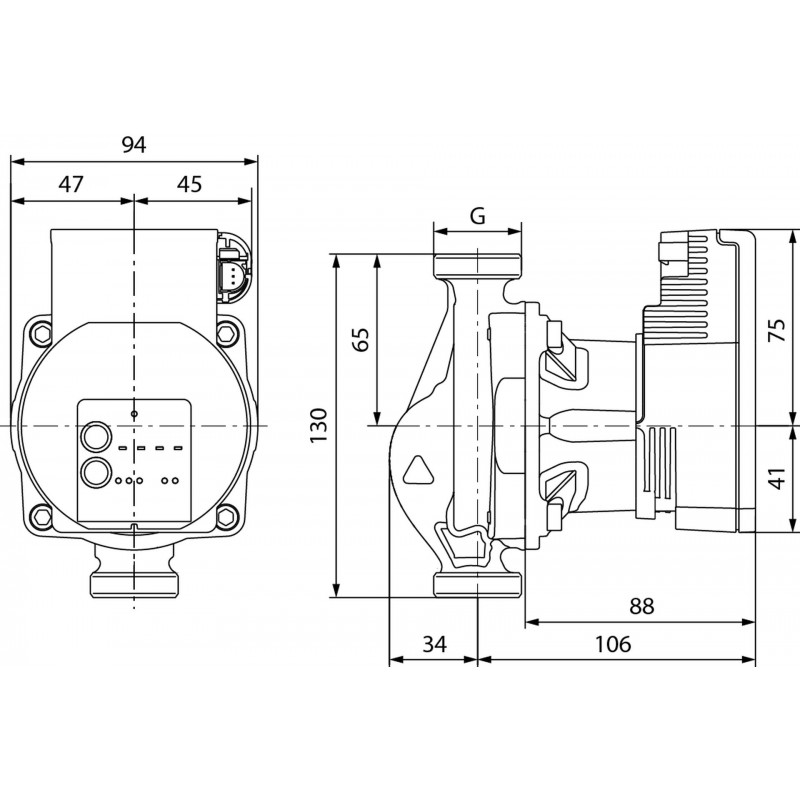

Einbaumaße

• Anschluss Saugseite (DNs): G 11

• Anschluss Druckseite (DNd): G 11

• Baulänge (L0): 130 mm

Die Bilder können vom original Produkt/Artikel abweichen.
