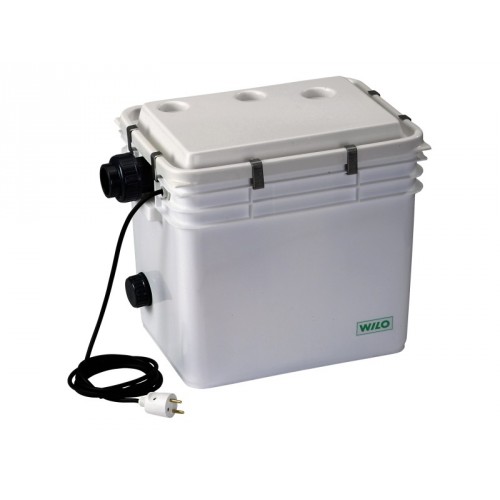

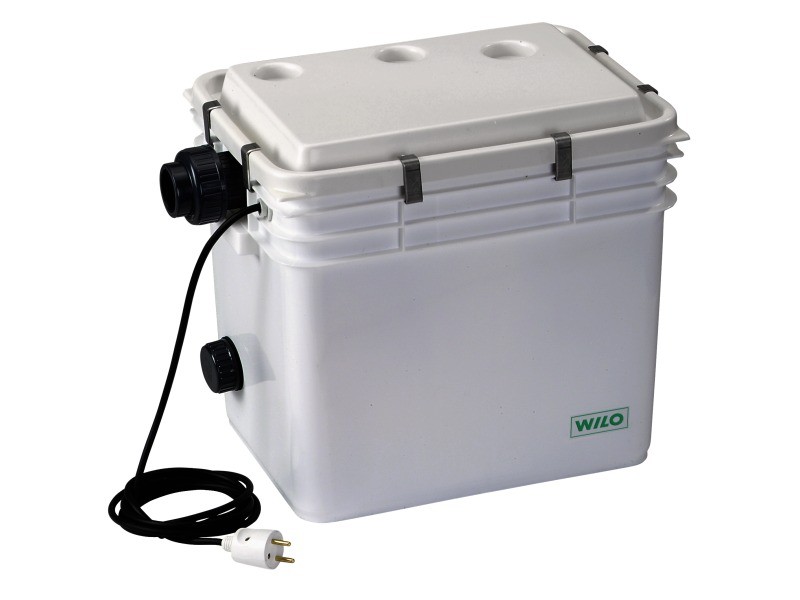

Wilo-DrainLift TMP 40/11 HD Schmutzwasser-Hebeanlage, 2525932

Beschreibung

Bauart
Schmutzwasser-Hebeanlage (Überflurinstallation)

Einsatz
Schmutzwasser-Hebeanlage zur automatischen Entwässerung von Duschen, Waschtischen, Wasch/-Geschirrspülmaschinen etc., in Alt- und Neubauten, deren Schmutzwasser nicht über ein natürliches Gefälle dem Kanalsystem zugeführt werden kann bzw. Entsorgung von Schmutzwasser, das unterhalb der Rückstauebene anfällt. Zur Förderung von fäkalien- und faserfreien, nicht aggressiven, fett- und ölfreien Schmutz- und Drainagewässern. Es sind die DIN EN 12050-2 sowie die DIN 1986-100 zu beachten.
Achtung: Die Zuführung von fäkalienhaltigen Abwässern in Schmutzwasser-Hebeanlagen ist nicht zulässig. In diesen Fällen sind Abwasserhebeanlagen der Baureihen Wilo-DrainLift KH 32, DrainLift XS-F, DrainLift S bis XXL, sowie FTS zu verwenden.

Typenschlüssel
Bsp.: Wilo-DrainLift TMP 40/8
TMP Schmutzwasser-Hebeanlage (Überflur)
40 Nennweite des Druckanschlusses (DN 40)
8 Max. Förderhöhe [m]

Besonderheiten/Produktvorteile
Servicefreundlich durch integrierte Tauchmotorpumpe
Geeignet für aggressive Medien (TMP 40/11 HD)
Geräuscharmer Betrieb

Werkstoffe
Motor: Edelstahl
Hydraulikgehäuse: Kunststoff PP-GF30
Behälter: Kunststoff PE

Technische Daten
Netzanschluss 1~230 V, 50 Hz
Kabellänge Anlage zum Schaltgerät/Stecker 2,5 m
Betriebsart S3 -25%
Fördermedientemperatur max. 35 °C, kurzzeitig (3 min) 90 °C
Druckanschluss O 40 mm
Zulaufanschluss 25/32/40 mm
Entlüftung 32 mm
Schutzart IP 67
Behälter-Bruttovolumen 32 l
Schaltvolumen 15 l
Ausstattung/Funktion
Steckerfertig
Thermische Motorüberwachung
Niveausteuerung mit Schwimmschalter
Integrierter Rückflussverhinderer
Befestigungsmaterial

Beschreibung/Konstruktion
Anschlussfertige, automatisch schaltende Schmutzwasser-Hebeanlage mit allen erforderlichen Schalt- und Steuereinrichtungen und eingebauter Rückschlagklappe. Flexibler Einsatz durch sowohl seitliche, als auch von oben mögliche Zuläufe (für nachträglichen Einbau vorteilhaft). Wartungsfreundliche Systemkonstruktion mit eingebauter Pumpe Wilo-Drain TMW, Druckstutzen DN 40.
Optional erhältlich als TMP 40/11 HD für aggressive Medien
Die Entlüftung erfolgt mittels selbstdichtender Steckmuffe (Rohraußendurchmesser 32 mm) über Dach.

Lieferumfang
Anschlussfertige, automatisch schaltende Schmutzwasser-Hebeanlage
Anschlussmaterial für Zulauf und Druckleitung
Befestigungsmaterial zur Auftriebssicherung
Einbau- und Betriebsanleitung

Die Bilder können vom original Produkt/Artikel abweichen.
