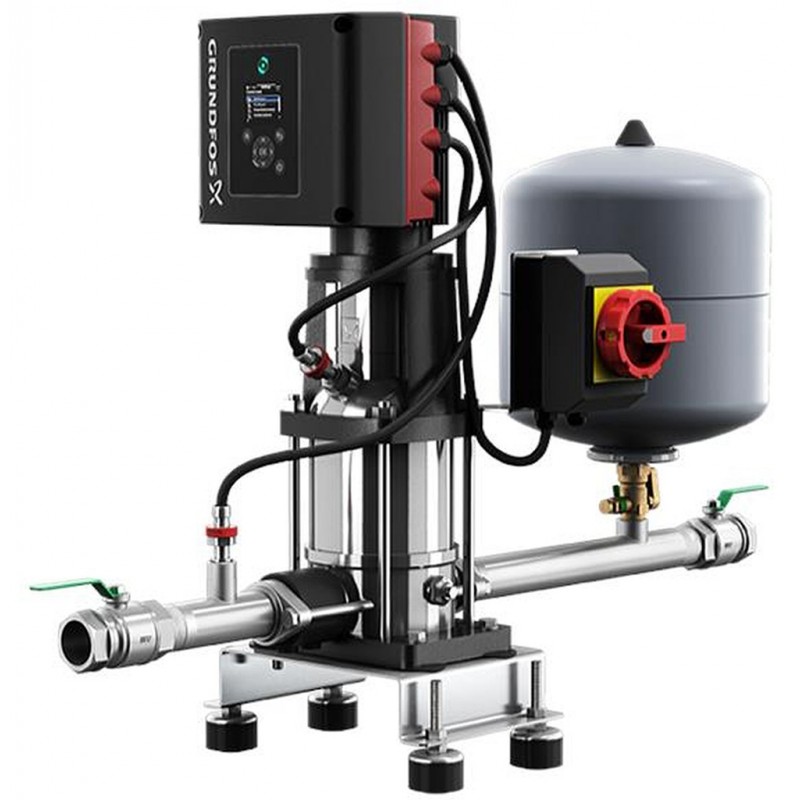

Grundfos Hydro Solo-E CRIE 5-7 – Druckerhöhungsanlage
Grundfos Hydro Solo-E CRIE 5-7 ist eine voll optimierte Druckerhöhungsanlage, die speziell für Anlagen entwickelt wurde, bei denen der Druck unbedingt konstant gehalten werden muss. Sie verfügt über eine konstante Druckregelung, eine Förderstromabschätzung und eine Plug-and-Pump-Installation.
Betriebsfertige Grundfos Hydro Solo-E Einzelpumpen-Druckerhöhungsanlage bestehend aus einer drehzahlgeregelten CRE-Pumpe mit Absperrventil, Rückschlagventil, Druckleitung, Drucksensor und Membrandruckbehälter montiert auf einem Grundrahmen mit Schwingungsdämpfern.
Hauptvorteile
- Konstante Druckregelung
- Förderstromabschätzung
- Plug-and-Pump-Installation
- Laufräder und Zwischenkammern aus Edelstahl 1.4301
- Einbaulänge der Gleitringdichtung gemäß EN 12756
- Kraftübertragung über Klemmkupplung aus Grauguss
- Drehzahlgeregelter MGE-Motor mit integriertem Frequenzumrichter und PI-Regler
- Integrierter Überlast- und Überhitzungsschutz für Motor und Elektronik
- Bedienfeld zur Einstellung des Sollwerts sowie der Betriebsarten MIN, MAX oder STOPP
- Grundfos Eye zur Anzeige des Betriebszustands der Pumpe
- Kommunikation über Grundfos GO Fernbedienung (Zubehör)
- Klemmenkasten mit umfangreichen Ein- und Ausgangsmöglichkeiten für anspruchsvolle Anwendungen
Geeignete Anwendungen
- Anlagen, bei denen der Druck konstant gehalten werden muss
- Anwendungen mit umfangreichen Ein- und Ausgangssignalen

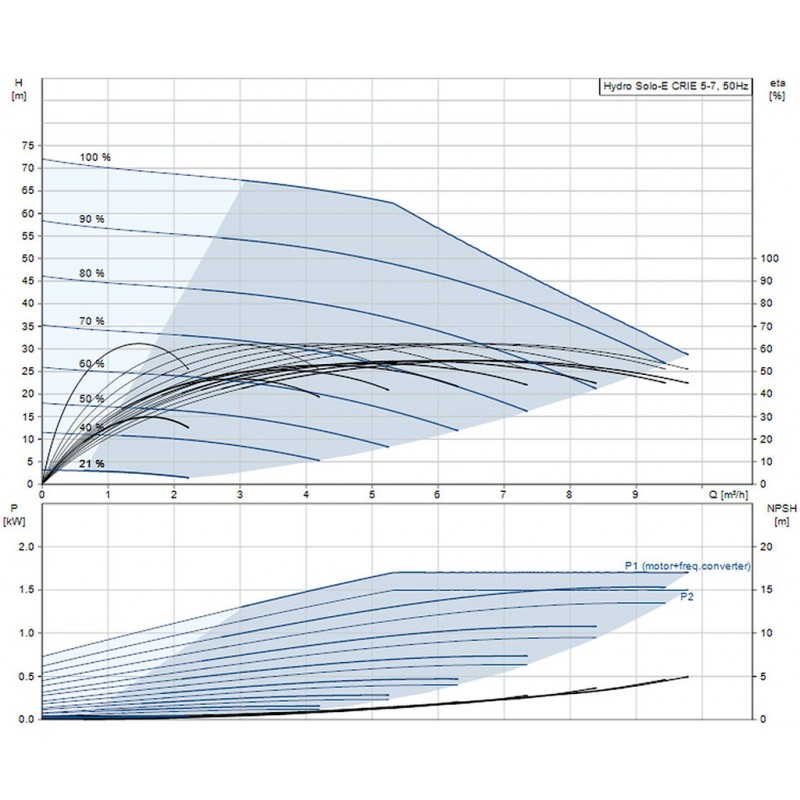

Technische Daten
| • Nennförderstrom | 6.9 m3/h |
| • Nennförderhöhe | 54.4 m |
| • Stufen | 7 |
| • Anzahl Laufräder | 7 |
| • Gleitringdichtung | HQQE |
| • GLRD Code | HQQE |
| • Zulassungen | CE, EAC, CN ROHS EXE, MORO, SEPRO |
Werkstoffe
| • Fußstück | Edelstahl EN 1.4408 / AISI 316 |
| • Laufrad | Edelstahl EN 1.4301 / AISI 304 |
Installation
| • Maximale Umgebungstemperatur | 50 °C |
| • Max. Betriebsdruck | 10 bar |
| • Standard für Anschluss Saugseite | OVAL |
| • Anschlusstyp Eintritt | Rp |
| • Anschlusstyp Austritt | Rp |
| • Größe des Saugstutzens | 1 1/4 inch |
| • Größe des Druckanschlusses | 1 1/4 inch |
| • Größe Motorflansch | FT115 |
Fördermedium
| • Medientemperaturbereich | 0 .. 60 °C |
| • Medientemperatur bei Datenerfassung | 20 °C |
| • Dichte | 998.2 kg/m3 |
Elektrische Daten
| • Bauart des Motors | 90SC |
| • Motorbemessungsleistung P2 | 1.5 kW |
| • Netzfrequenz | 50 / 60 Hz |
| • Bemessungsspannung | 1 x 200-240 V |
| • Bemessungsstrom | 9.1-7.6 A |
| • Leistungsfaktor Cos phi | 0.99 |
| • Nenn-Drehzahl | 360-4000 1/min |
| • Schutzart (gemäß IEC 34-5) | IP55 |
| • Wärmeklasse (IEC 85) | F |
| • Eingebauter Motorschutz | ELEC |
Steuerung
Behälter
Sonstiges
| • Nettogewicht | 43.8 kg |
| • Bruttogewicht | 54 kg |
| • Versandvolumen | 0.6 m3 |
Lieferumfang
- Grundfos Hydro Solo-E Druckerhöhungsanlage
- Drehzahlgeregelte CRE-Pumpe
- Absperrventil
- Rückschlagventil
- Druckleitung
- Drucksensor
- Membrandruckbehälter
- Grundrahmen mit Schwingungsdämpfern
Grundfos Hydro Solo-E CRIE 5-7 ist eine betriebsfertige Druckerhöhungsanlage mit drehzahlgeregelter CRE-Pumpe für Anwendungen, bei denen der Druck konstant gehalten werden muss. Die Anlage verfügt über eine konstante Druckregelung, Förderstromabschätzung, einen integrierten Frequenzumrichter mit PI-Regler, das Grundfos Eye zur Anzeige des Betriebszustands sowie die Möglichkeit der Kommunikation über Grundfos GO. Sie wird ab Werk konfiguriert und geprüft ausgeliefert.
```
Die Bilder können vom original Produkt/Artikel abweichen.
