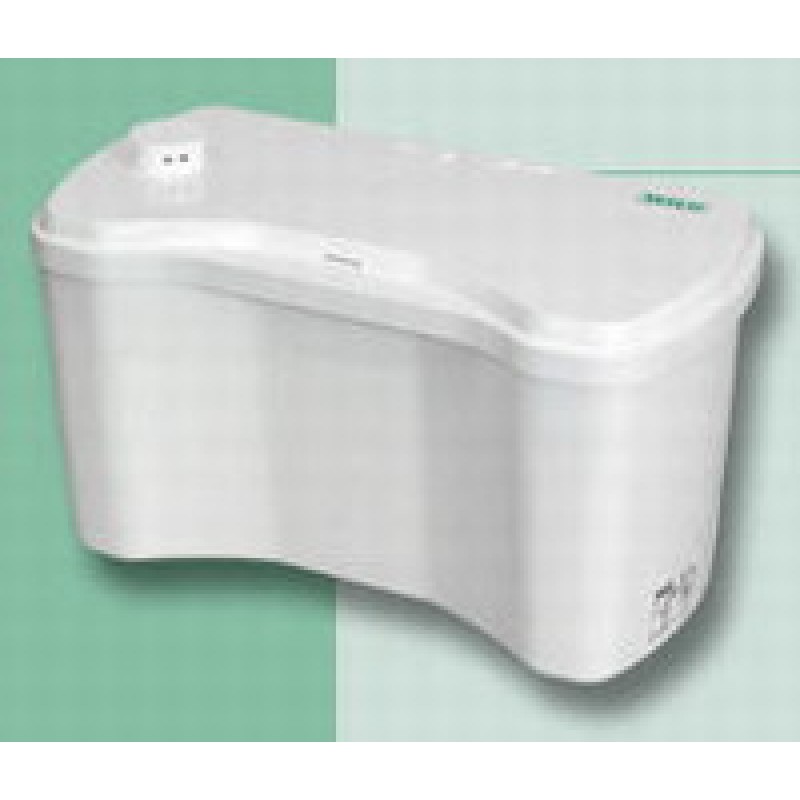

Wilo DrainLift TMP 32-05 Hebeanlage 2017795

Beschreibung

Automatische Schmutzwasser-Hebeanlage zur Förderung von häuslichen Abwasser ohne Fäkalien, Waschmaschinenlaugen (ohne langfaserige Bestandteile), Dusch- und Badewasser (ungechlort).
Die Zuführung von fäkalienbehafteten Abwässern in Schmutzwasser-Hebeanlagen ist nicht zulässig, in diesen Fällen empfehlen wir den Einsatz von Abwasser-Hebeanlagen der Baureihen Wilo-DrainLift S bis XXL.

Vorteile:

-zeitgemäßes Design
-Duschabläufe von 110 mm Höhe möglich
-geräuscharmer Betrieb durch integrierte Tauchmotorpumpe

Anschlussfertige, automatisch schaltende Schmutzwasser-Hebeanlage mit allen erforderlichen Schalt- und Steuereinrichtungen und eingebauter Rückschlagklappe
Aktivkohlefilter mit Überlaufsicherung zur Be- und Entlüftung, 2 Zulaufstutzen DN 40 auf unterschiedlichen Höhenniveaus, Druckstutzen DN 32 (G 1 1/4)
normgemäß muss Entlüftung über Dach erfolgen (mittels selbstdichtender Steckmuffe, Rohraußen-O 25 mm).

Anschlussmöglichkeiten bei verdeckter Leitungsführung an der Rückwand der Box für zwei Entwässerungsgegenstände und eine Entlüftungsleitung am Deckel. Bei der Bauausführung ist die DIN 1986 einzuhalten.

Technische Daten:

-Sammelbehälter: Kunststoff
-Behälter-Nutzvolumen: 12 L
-Abmessungen (B x H x T): 500 x 300 x 265 mm
-Zuleitung: 2 x DN 40
-Entlüftungsleitung: Rohr außen O 25 mm
-Druckleitung: G 1?
-Fördermedium: Schmutzwasser
-Feststoff-Korngröße: max. 10 mm
-Förderstrom max. 4,5 m3/h
-Förderhöhe max. 5,5 m
-Temperatur max. 75 °C
-Leistungsaufnahme (P1): 0,3 kW
? 1 ~ 230 V, 50 Hz
Anlagengewicht: 7,1 kg

Die Bilder können vom original Produkt/Artikel abweichen.
